Type Jaguar コントロールプレート 3種 オーダー
変更なしでコントロールプレートを複製します。
＜完成品＞
素材は、アクリルミラーゴールド（キャスト）2mm厚。
ブルーの保護フィルムを貼っています。

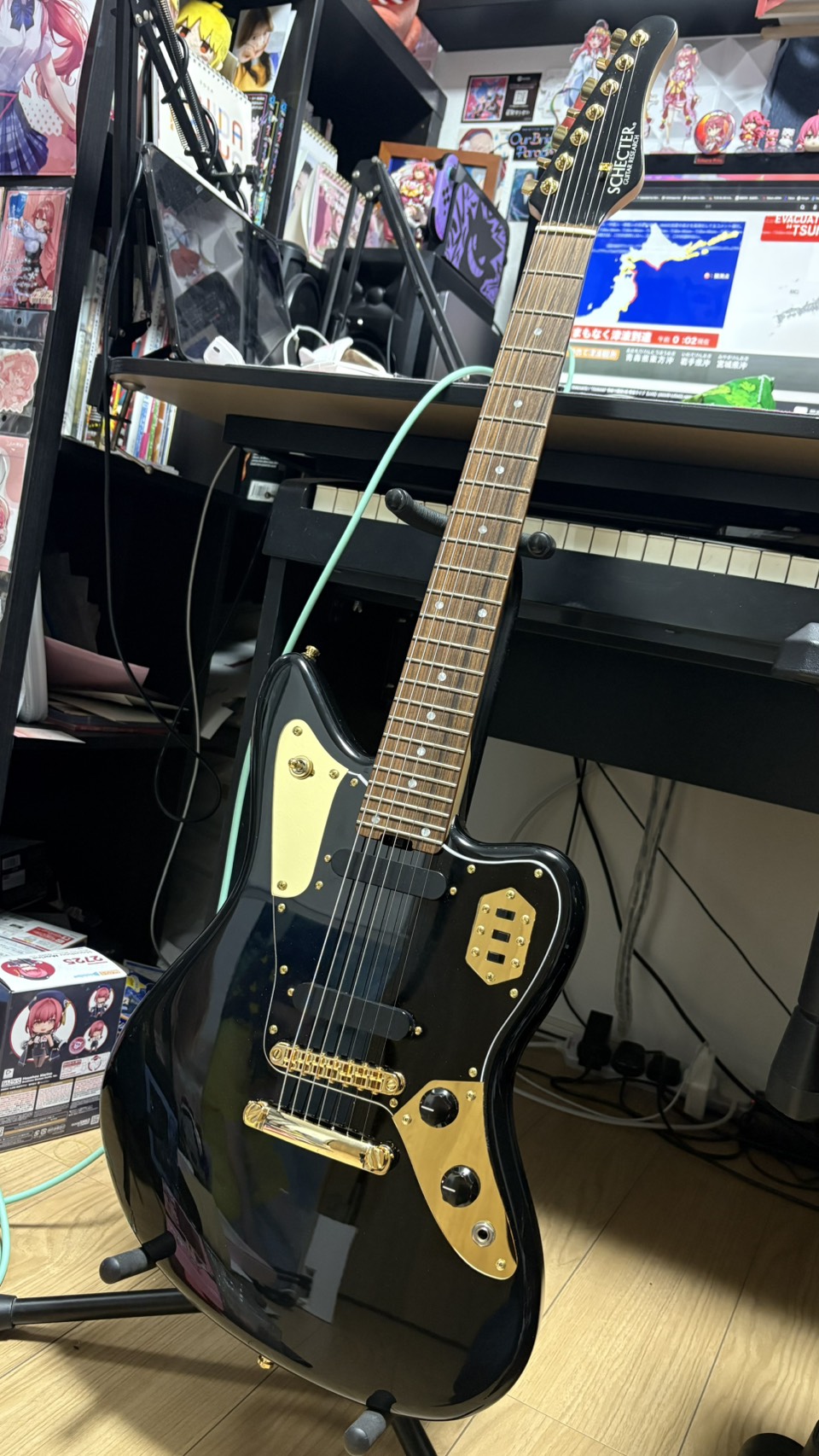

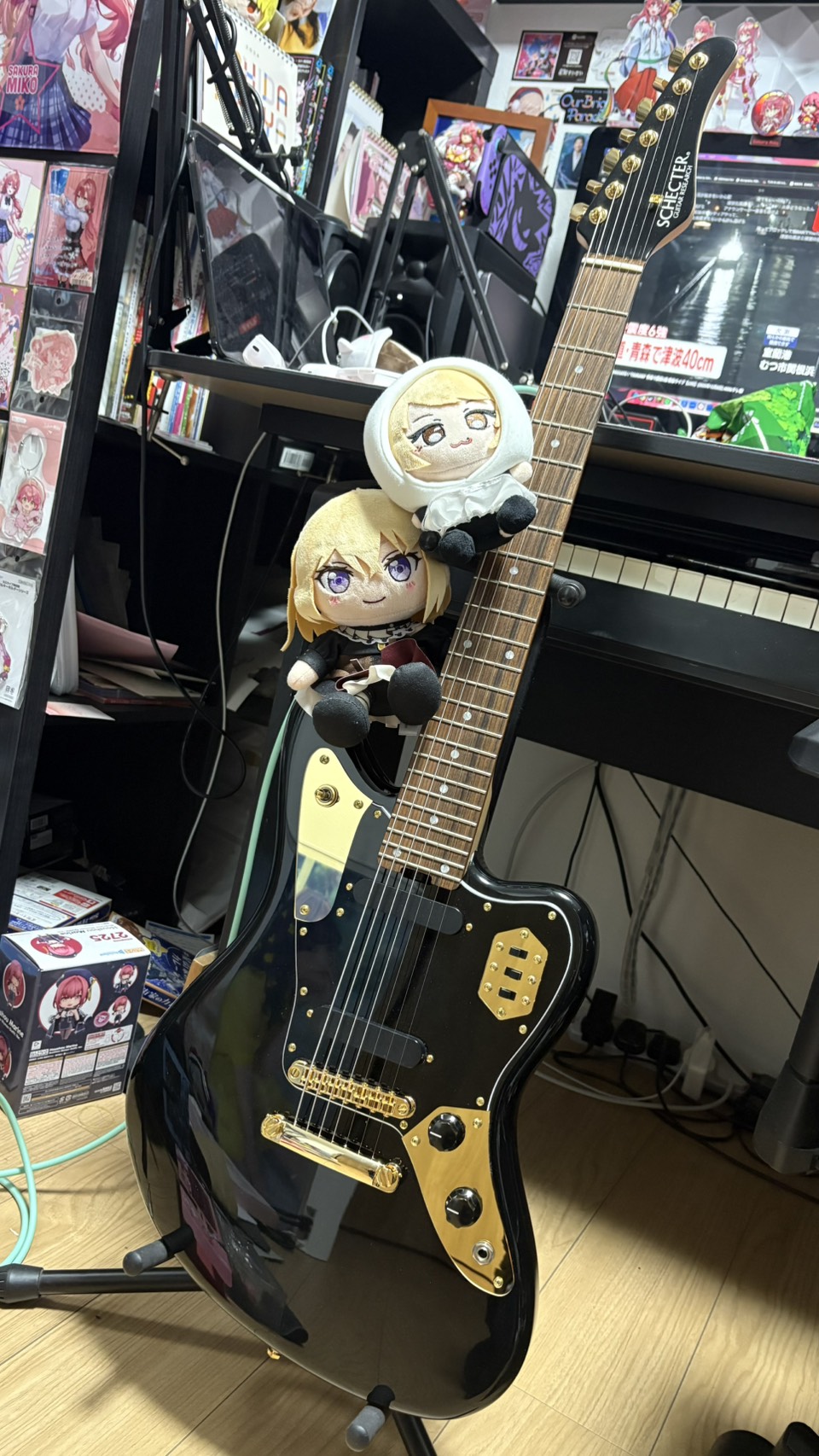

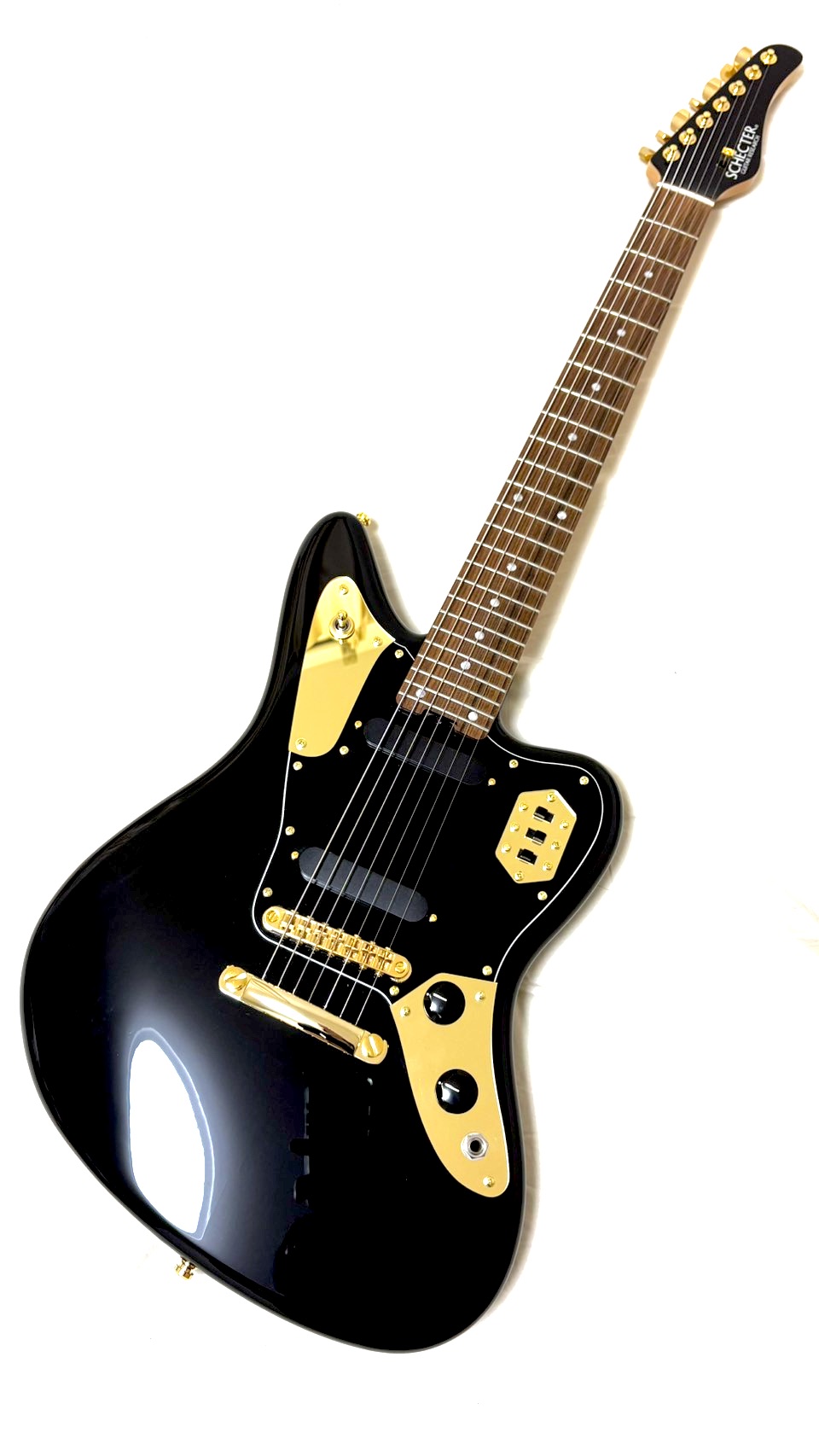

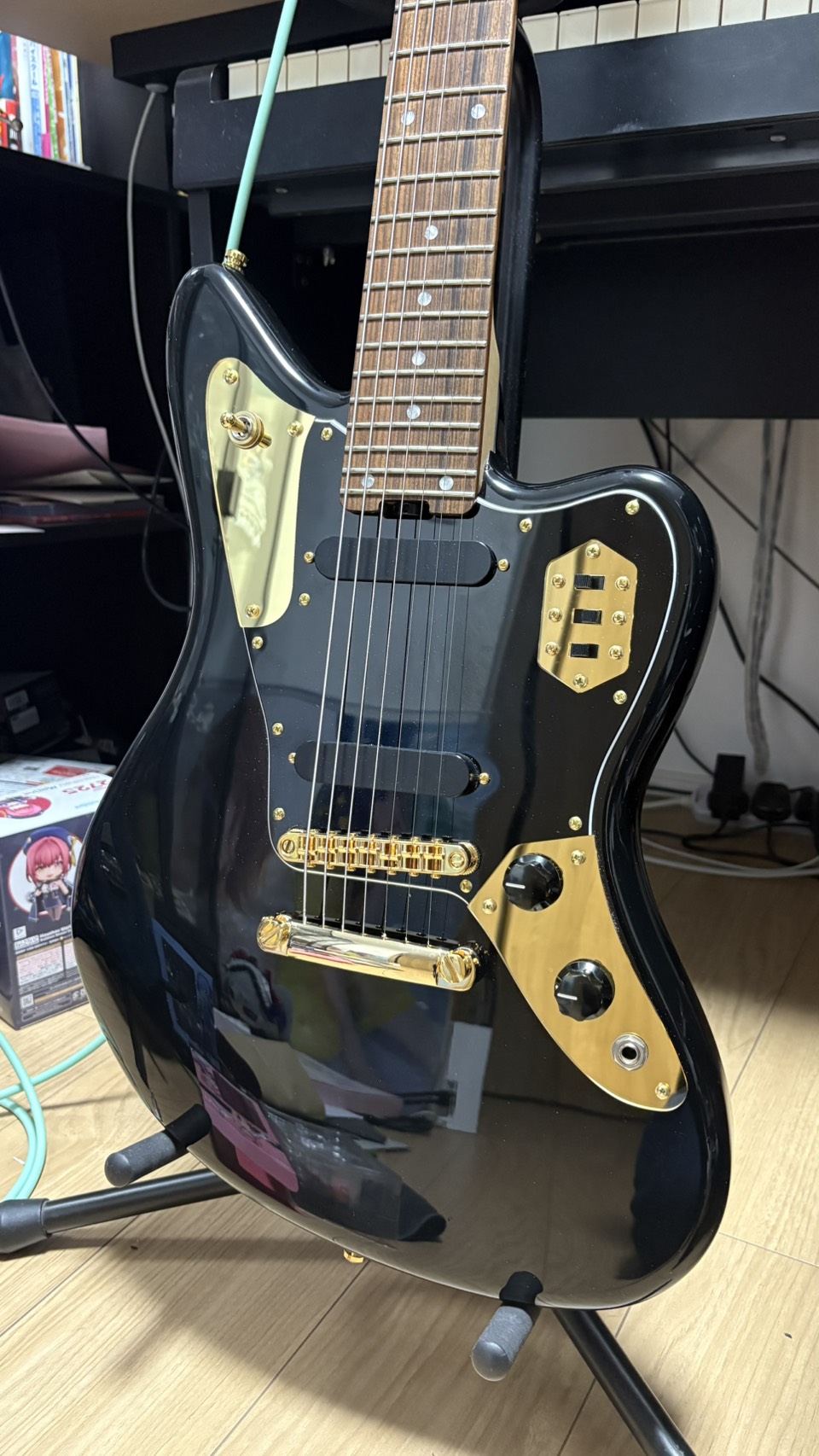

オーナー様から取り付け画像いただきました！！！
＜設計＞

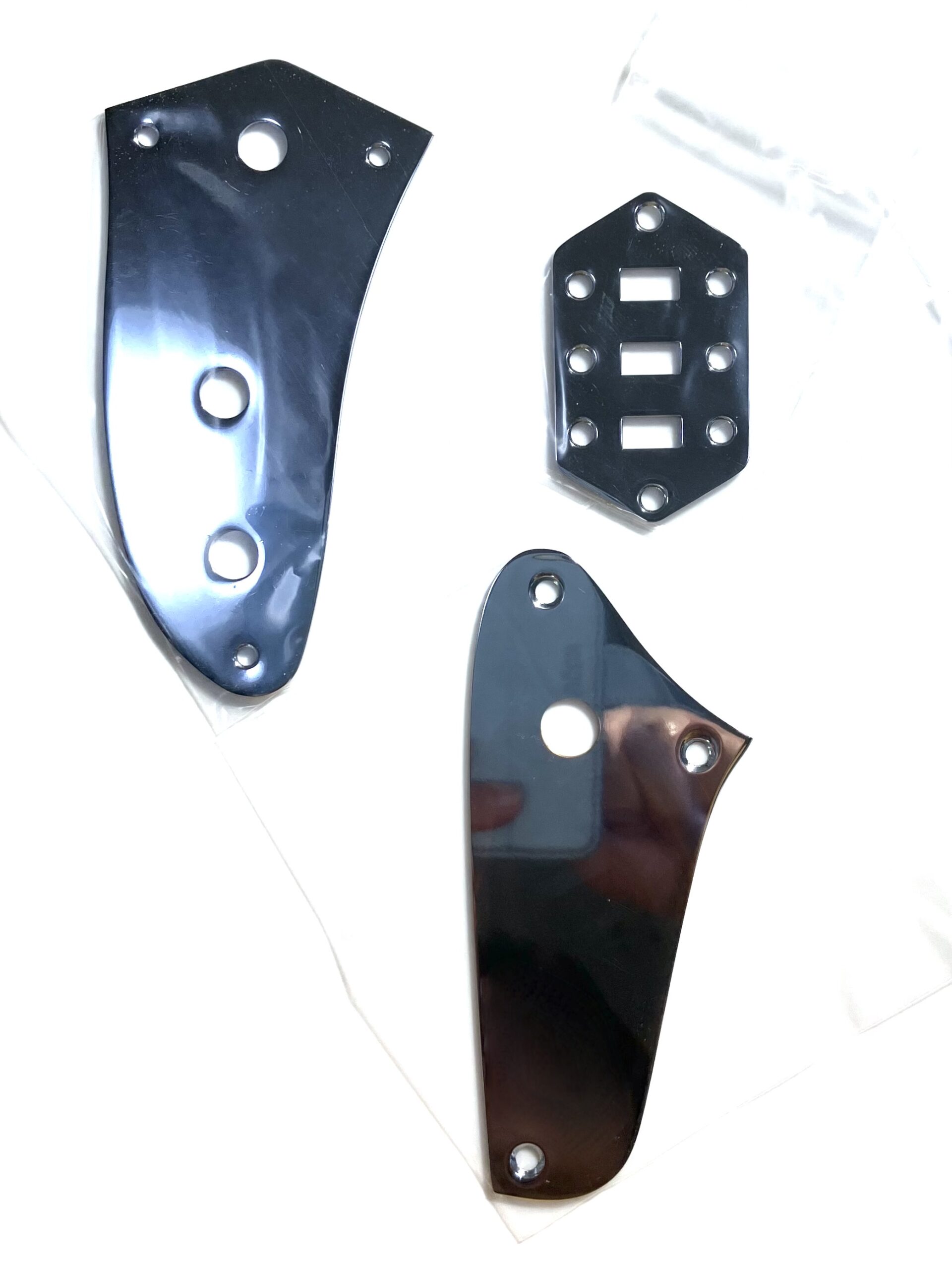

複製元をお預かりします。

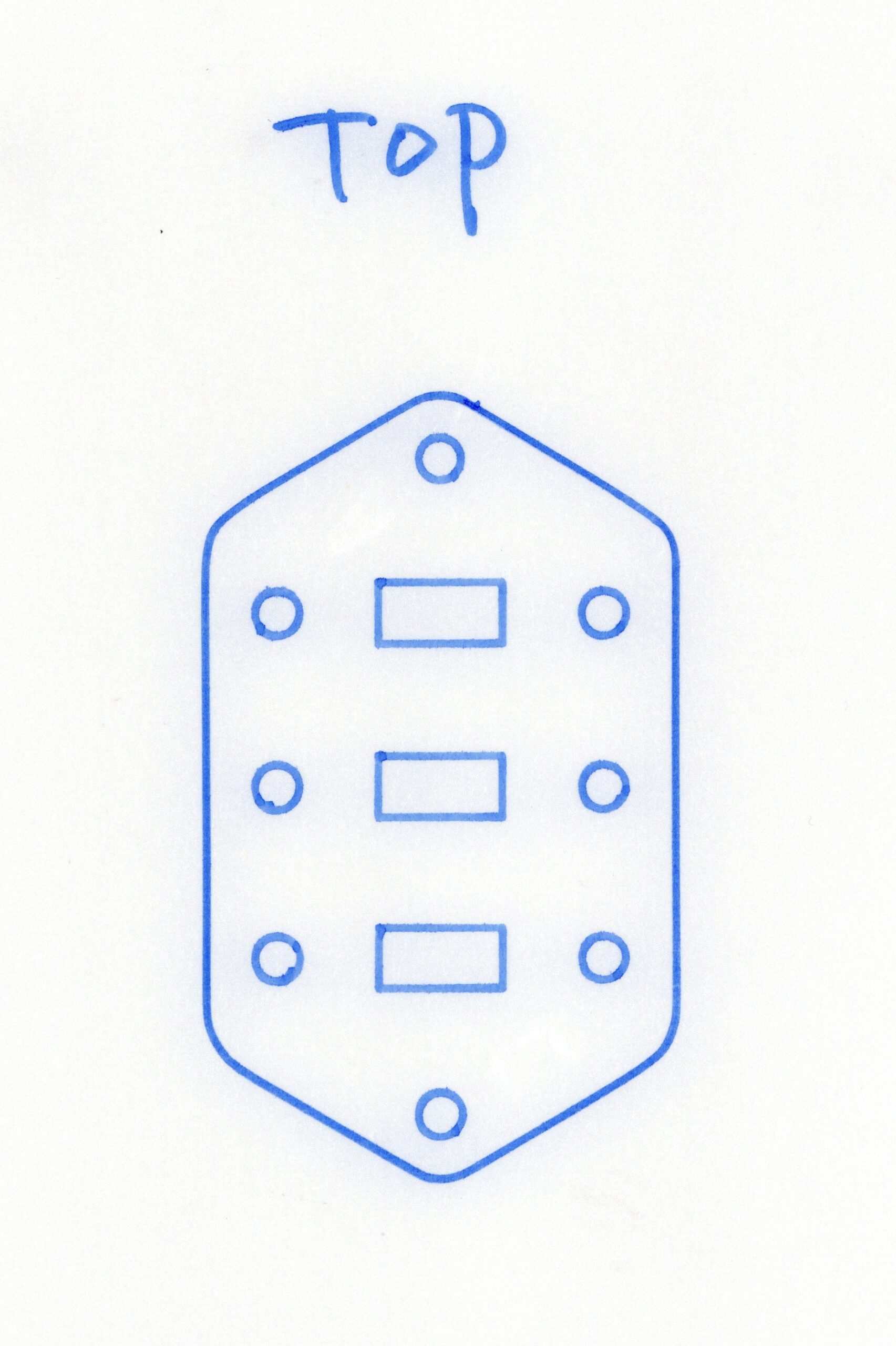

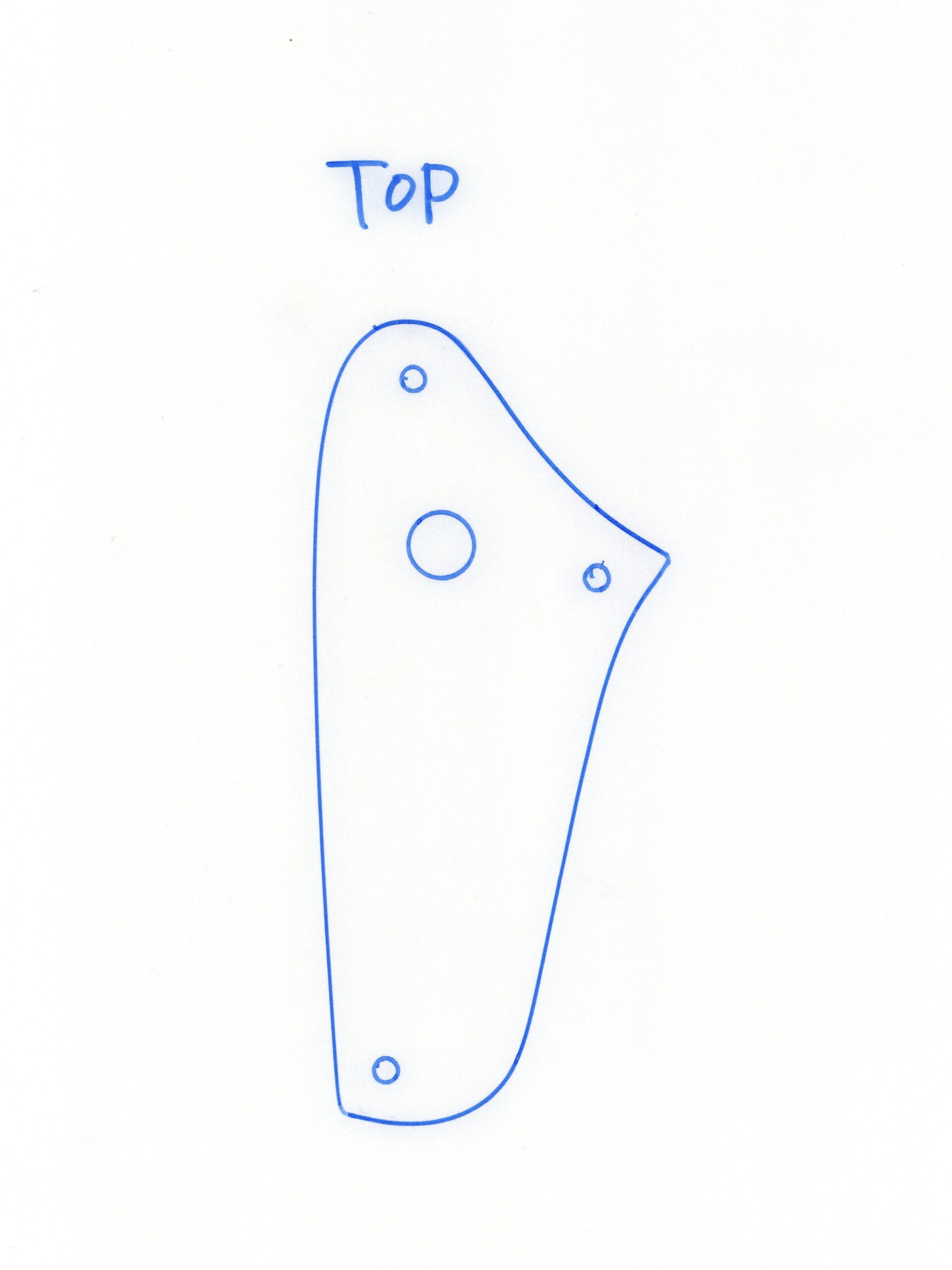

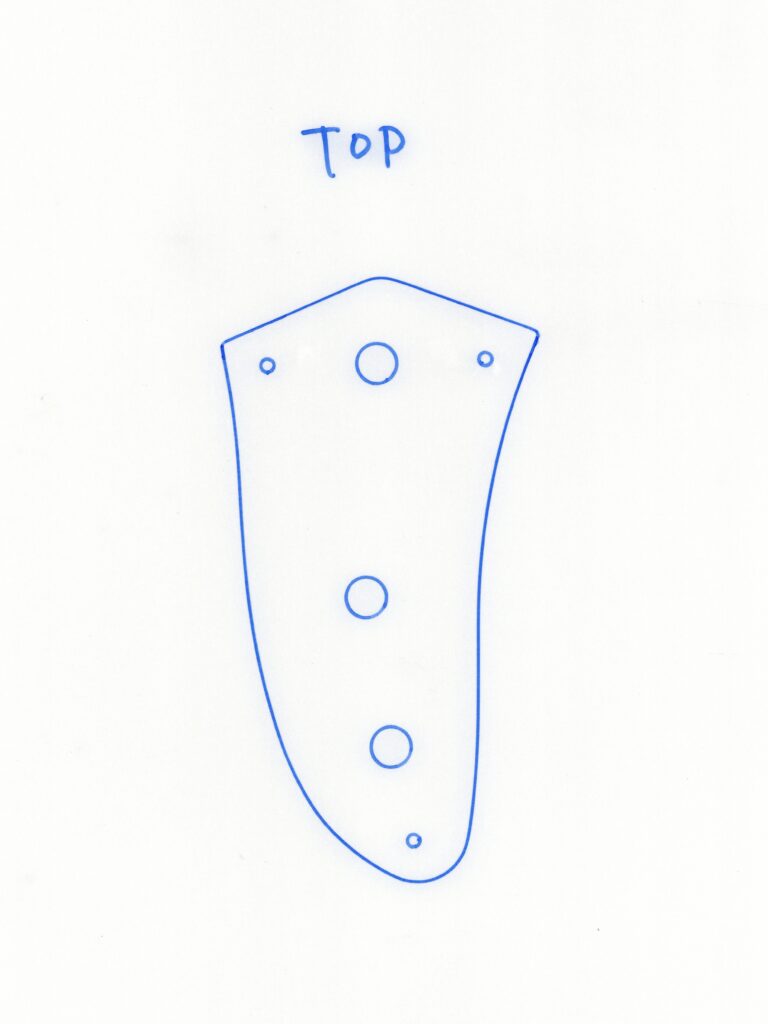

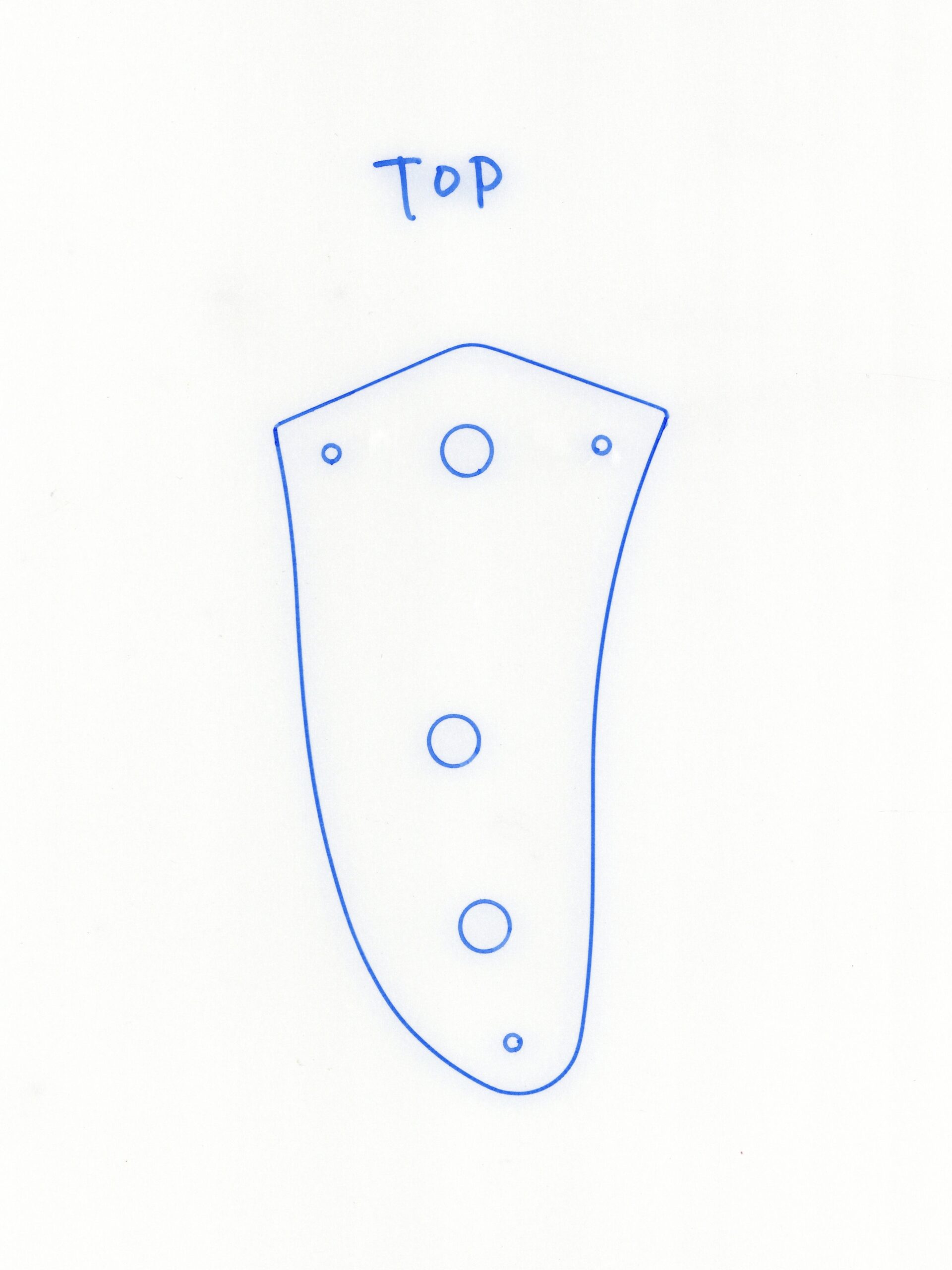

お預かりしたプレートは、裏面のエッジが、丸まっておりスキャン画像からエッジを検出することができない為、トレーシングペーパーにペンで写し取ります。

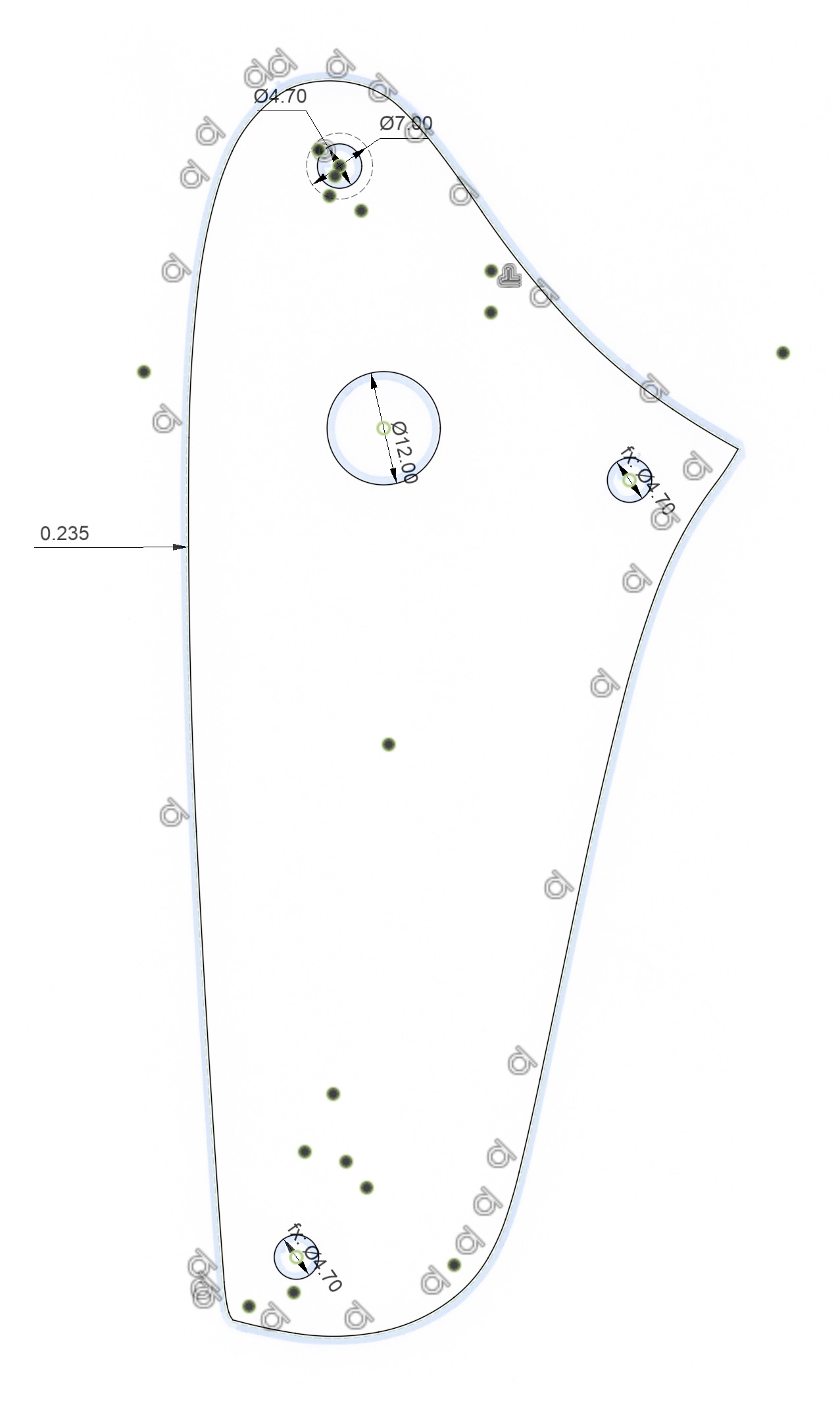

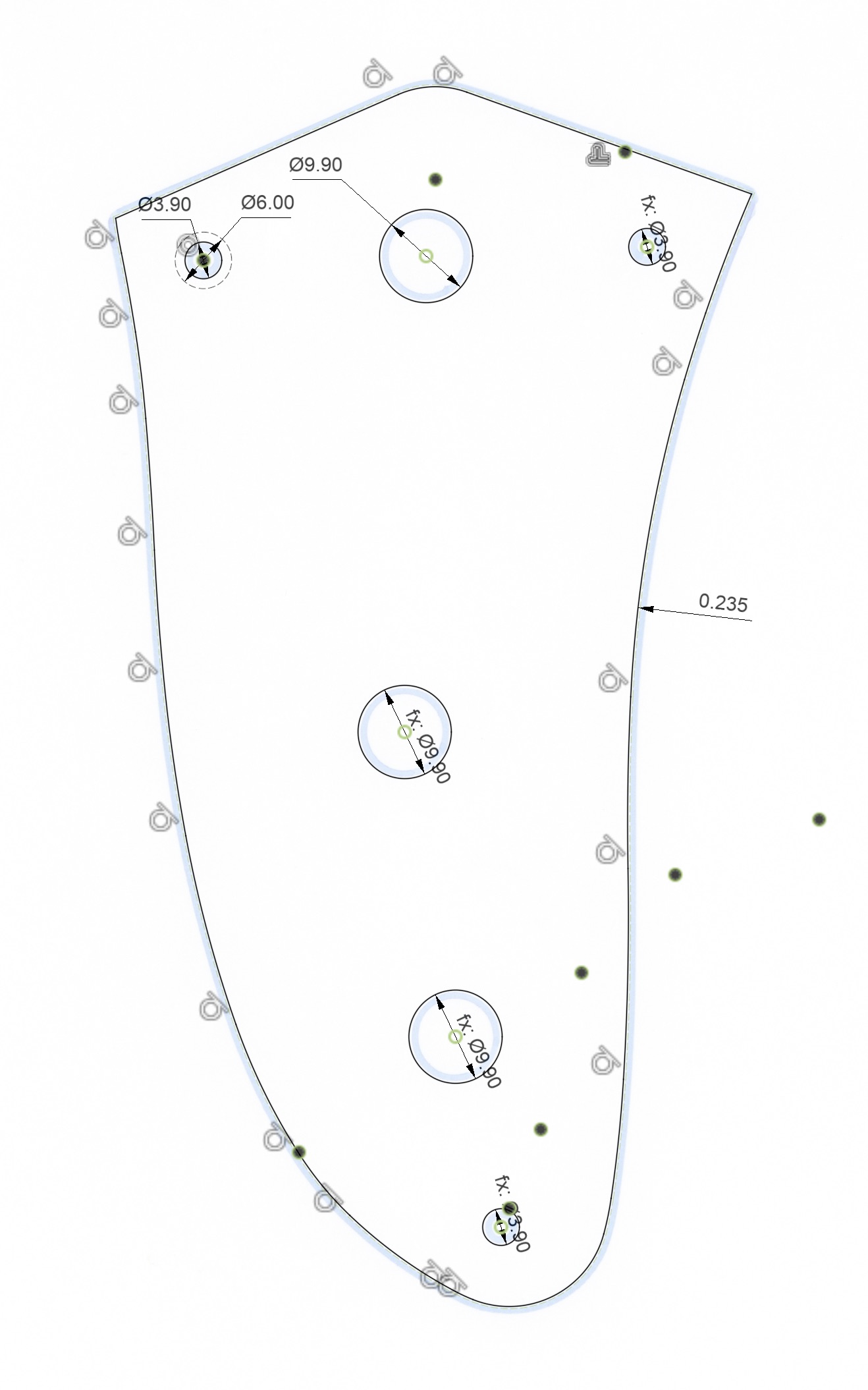

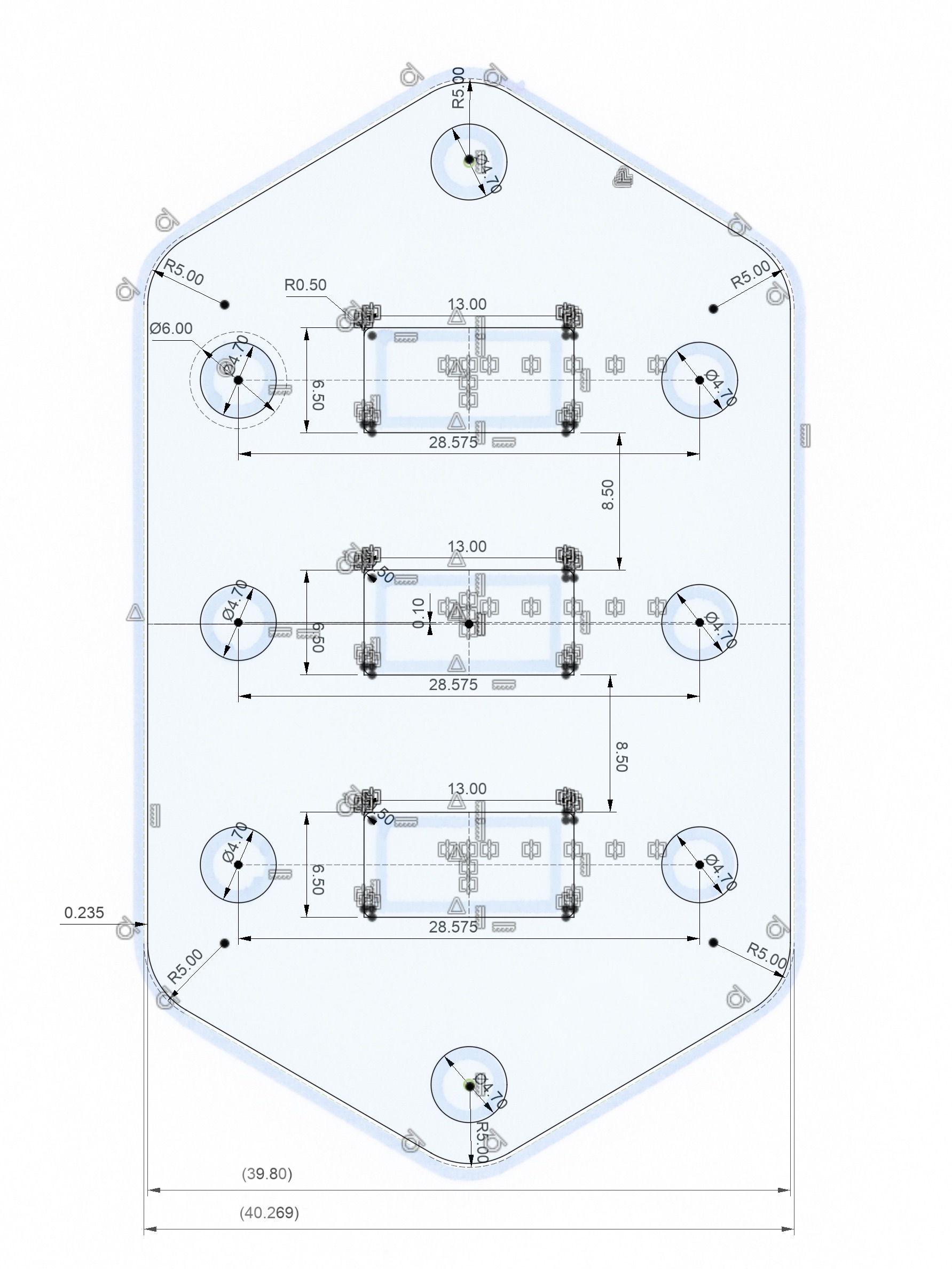

CADでトレースします。

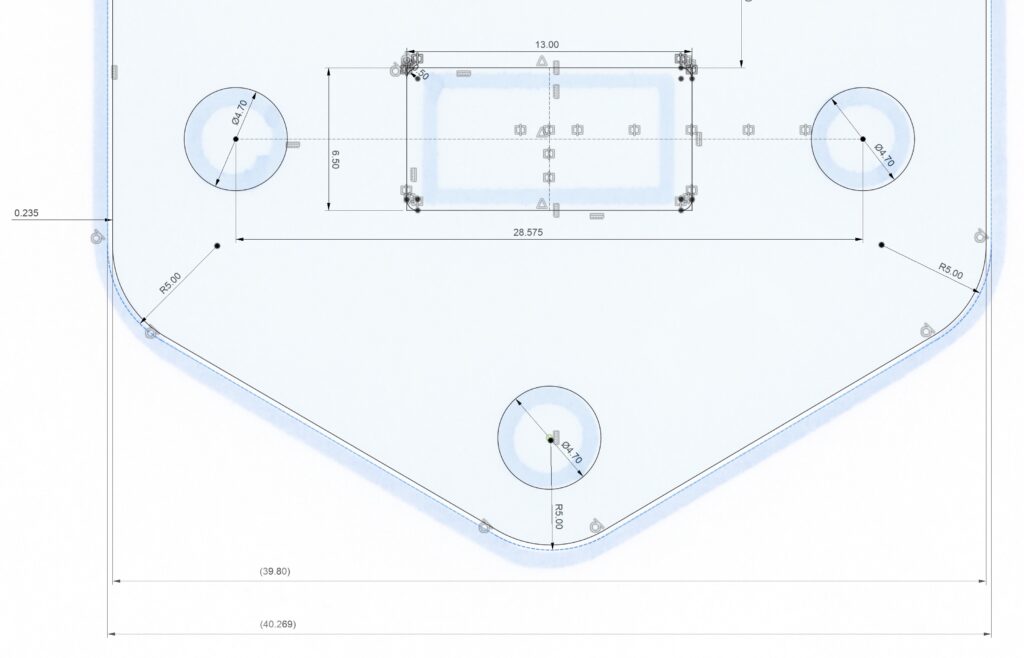

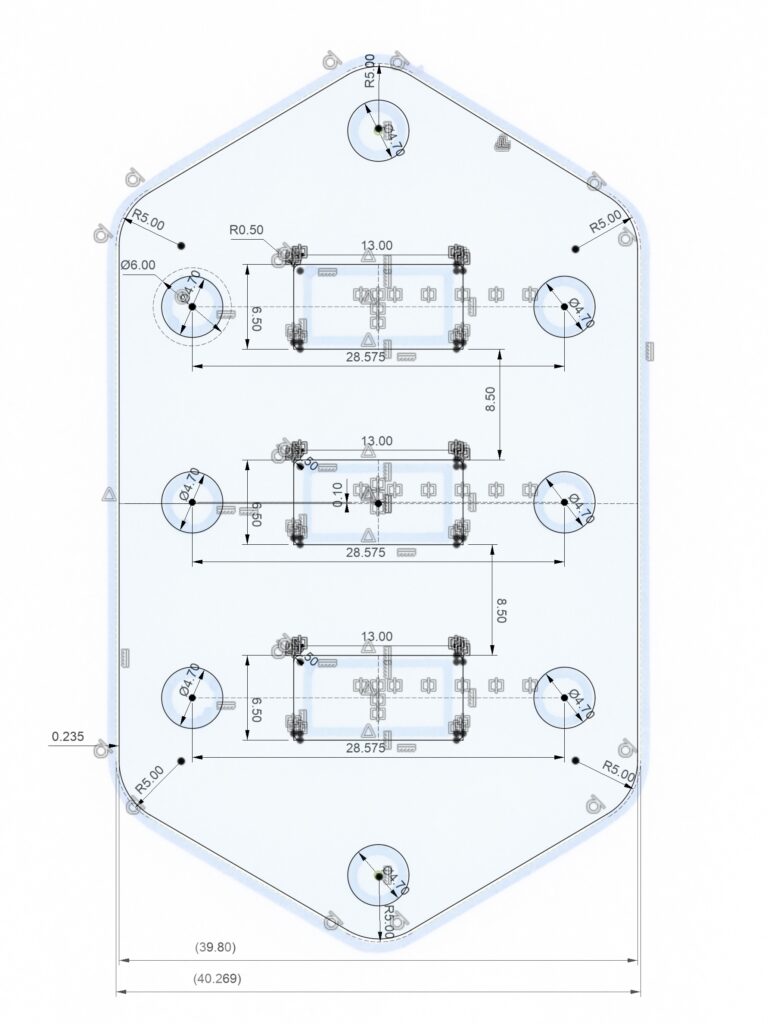

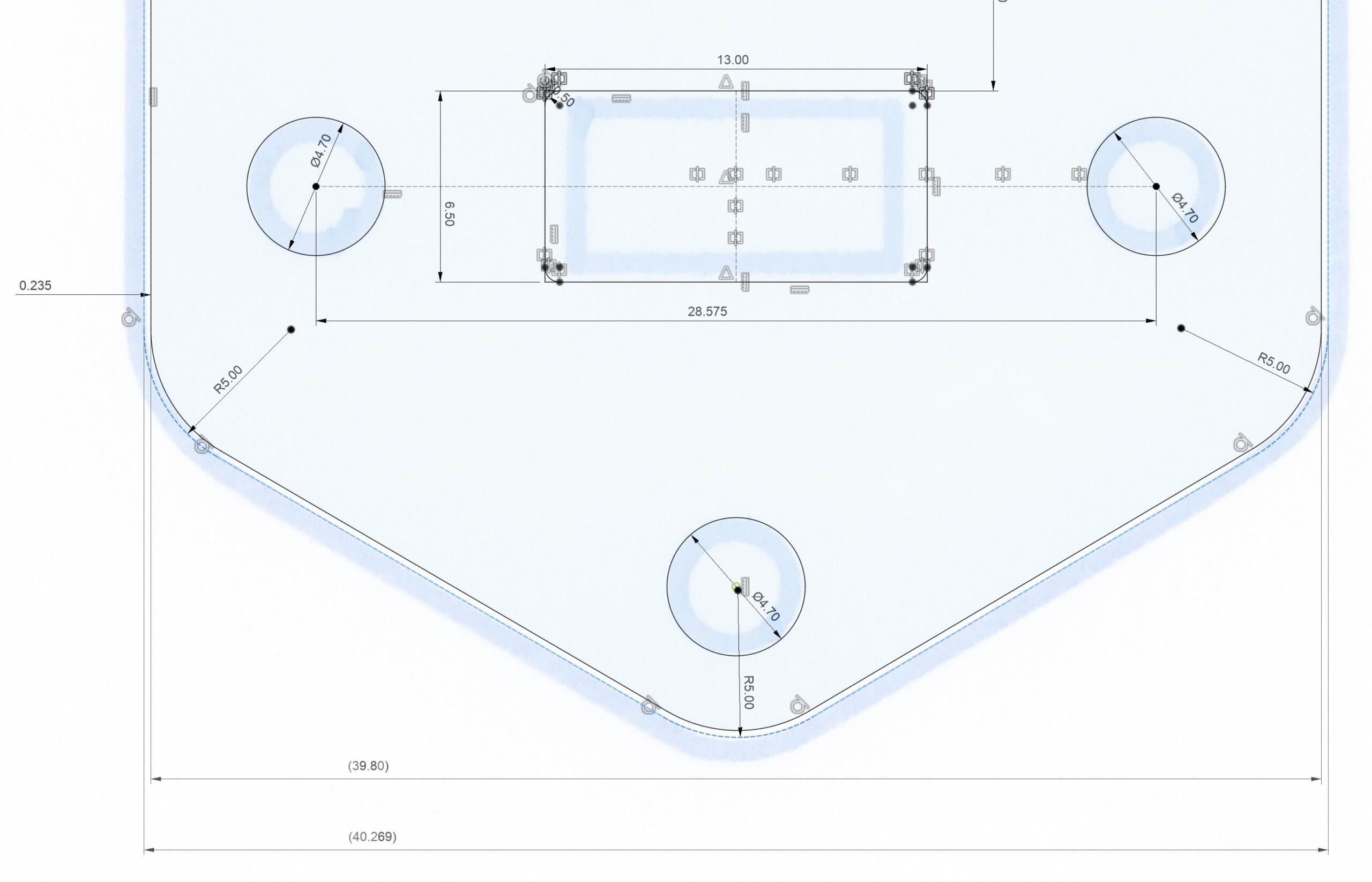

ペンで写し取った線と複製元の外周には、少しの隙間ができてしまうので、スライドスイッチでトレースした幅と実寸の差から外周を0.235mmオフセットします。
他のプレートは、実測できないので、スライドスイッチプレートと同じく外周を0.235mmオフセットします。

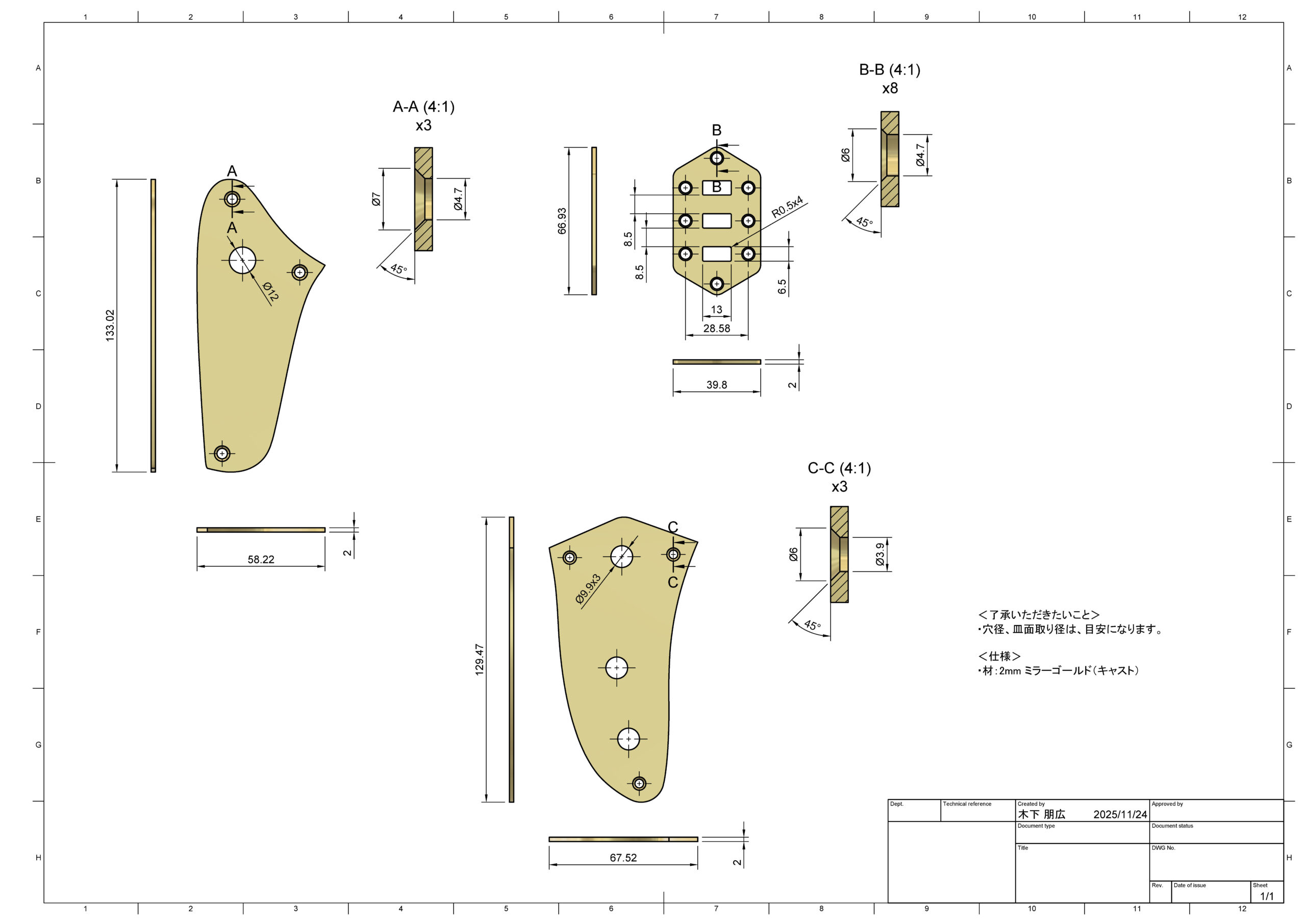

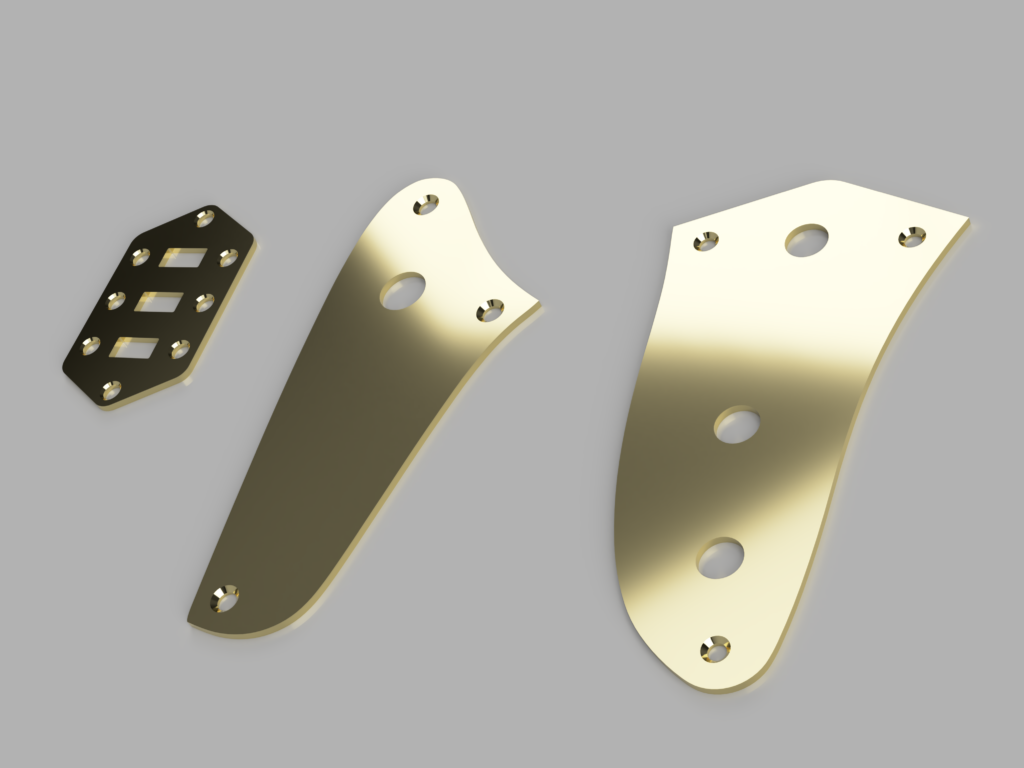

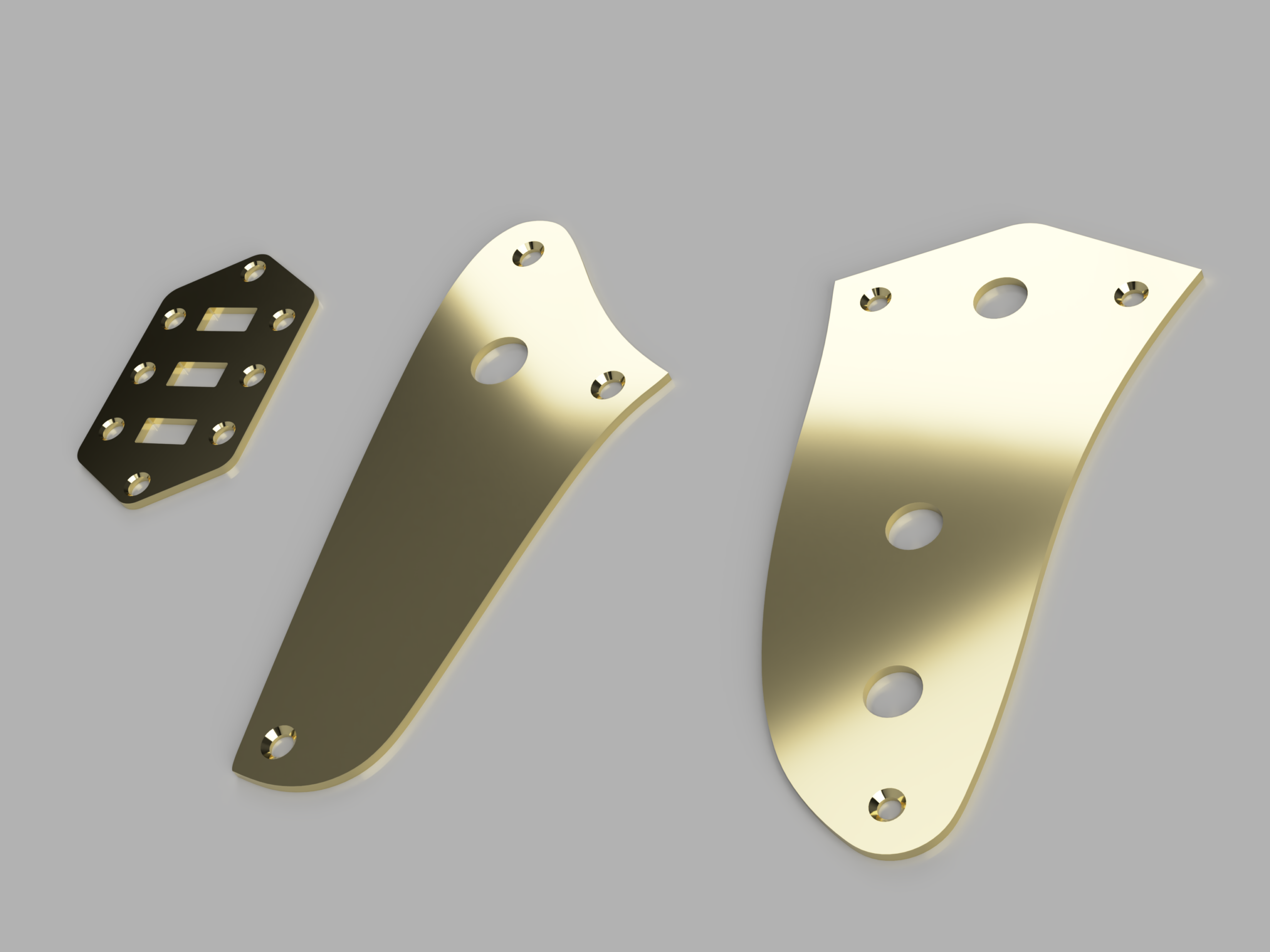

モデリングします。
＜加工＞
材料のアクリルミラーゴールドの表面にブルーの保護フィルムを貼ってNCルーターで加工します。
ちなみに裏面は、保護の裏打ち塗装で保護フィルムが貼り付かないので、テーブルには、ダイレクトに両面テープで固定します。
＜完成＞
素材は、アクリルミラーゴールド（キャスト）2mm厚。
ブルーの保護フィルムを貼っています。

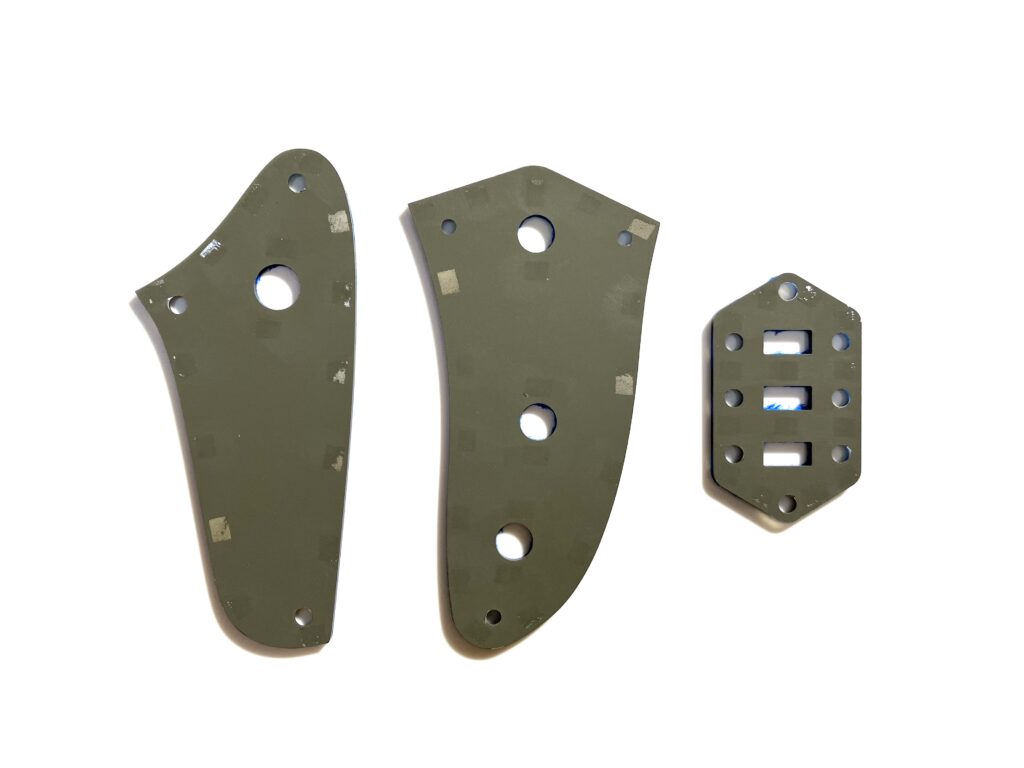

こちらは、裏面ですが、ところどころ裏打ち塗装が両面テープで剥がれてしまいました。
反射層は、影響が無いので、ギターに取り付けた状態では、見た目の影響もありません。
ただし、強い光を裏から当てるような環境だと少し透けてしまうので、オーナー様には、説明して、現物を確認いただきました。
結果、問題はなかったようで、そのまま納品となりました。
＜裏打ち塗装剥がれについて＞

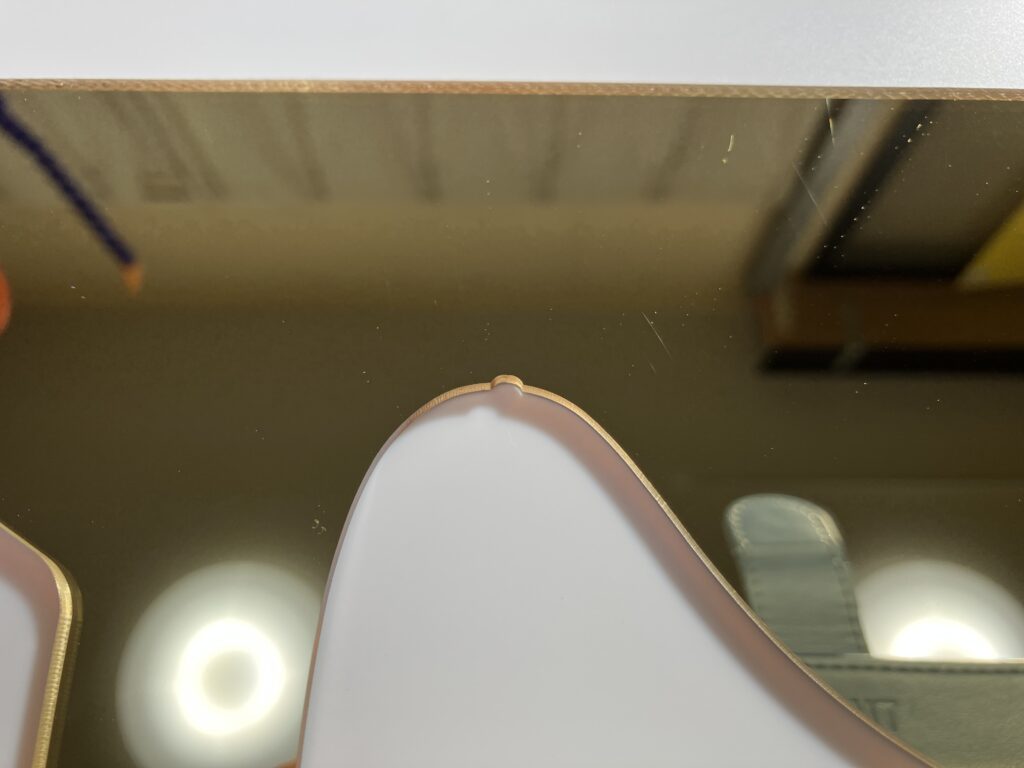

残材の裏打ち塗装剥がれで確認した画像です。

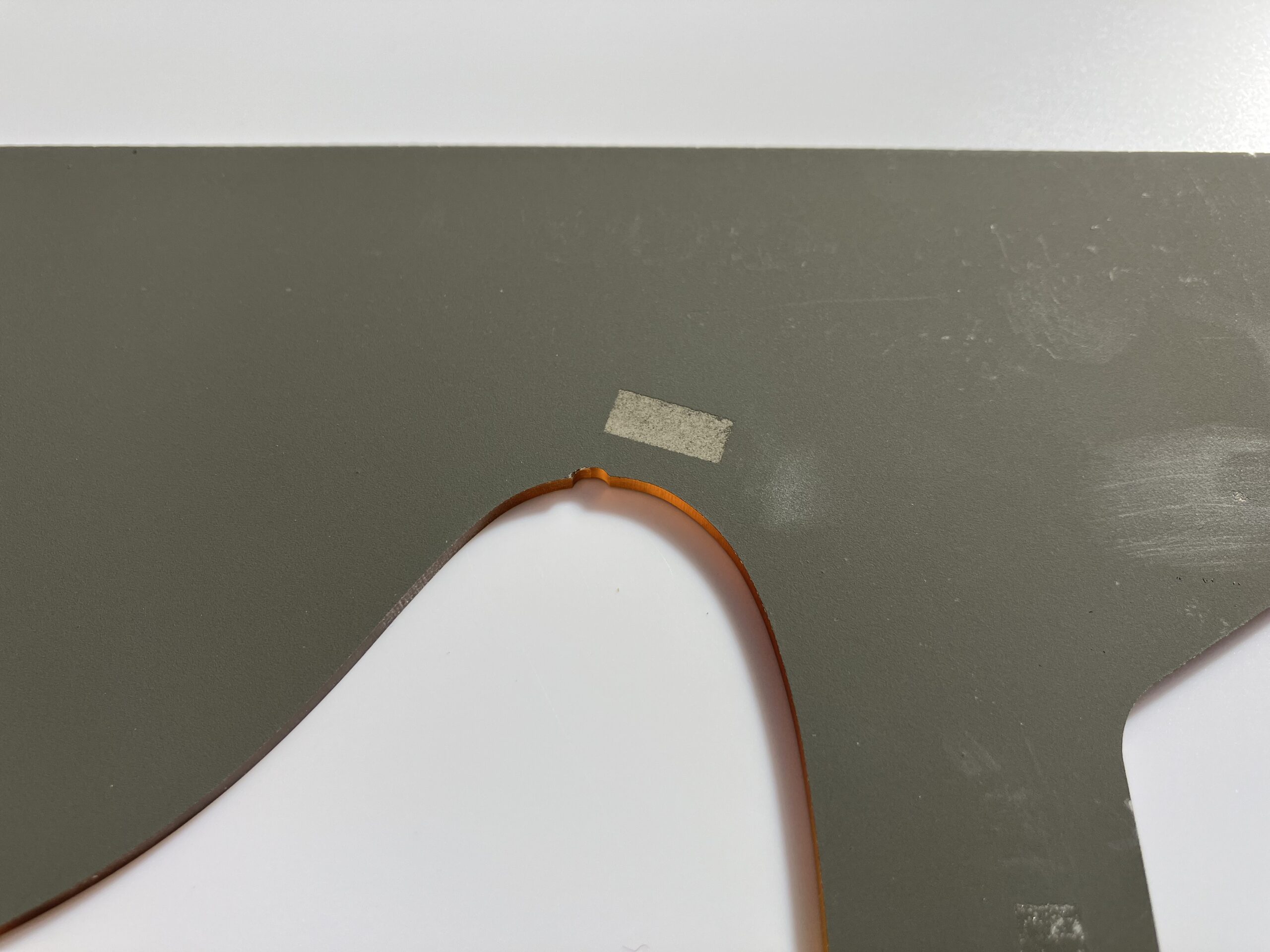

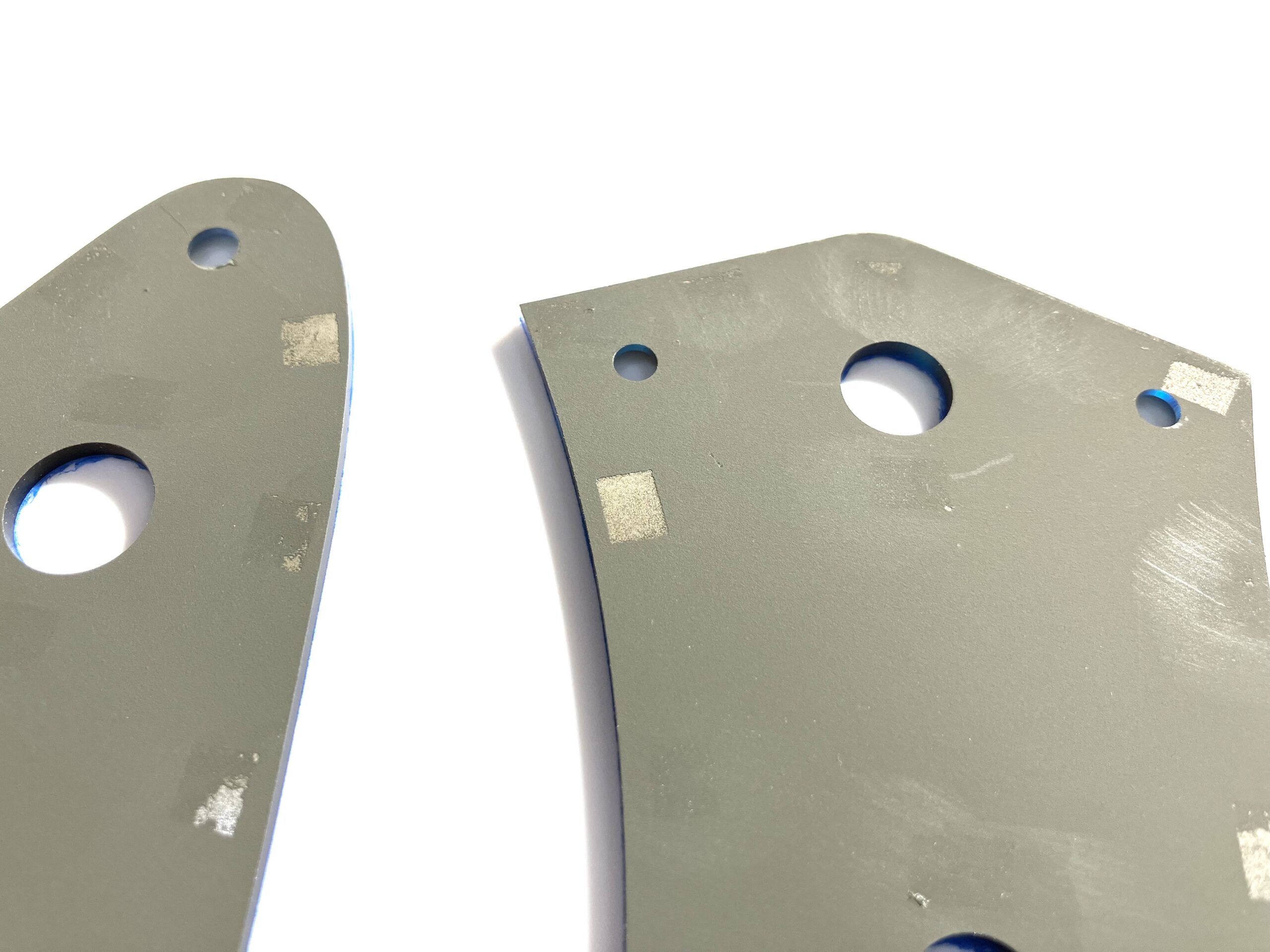

こちらが、裏面の裏打ち塗装剥がれの状態
こちらは、白いアクリル板の上に載せて表面から見たところです。
見た目では、わかりません。

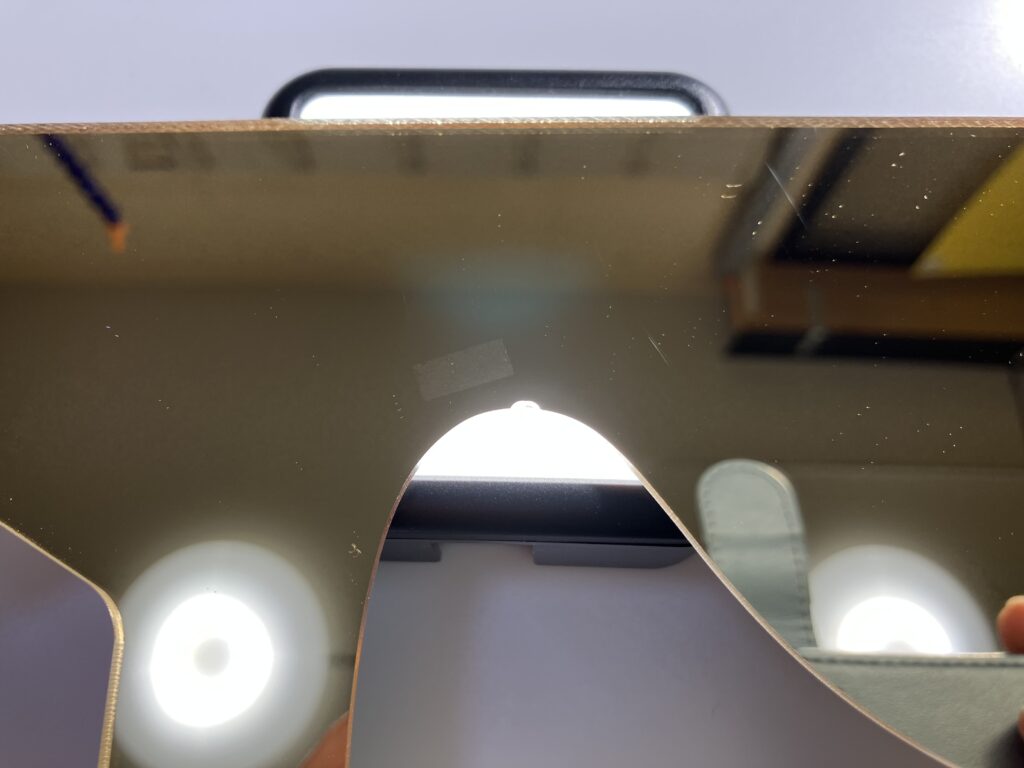

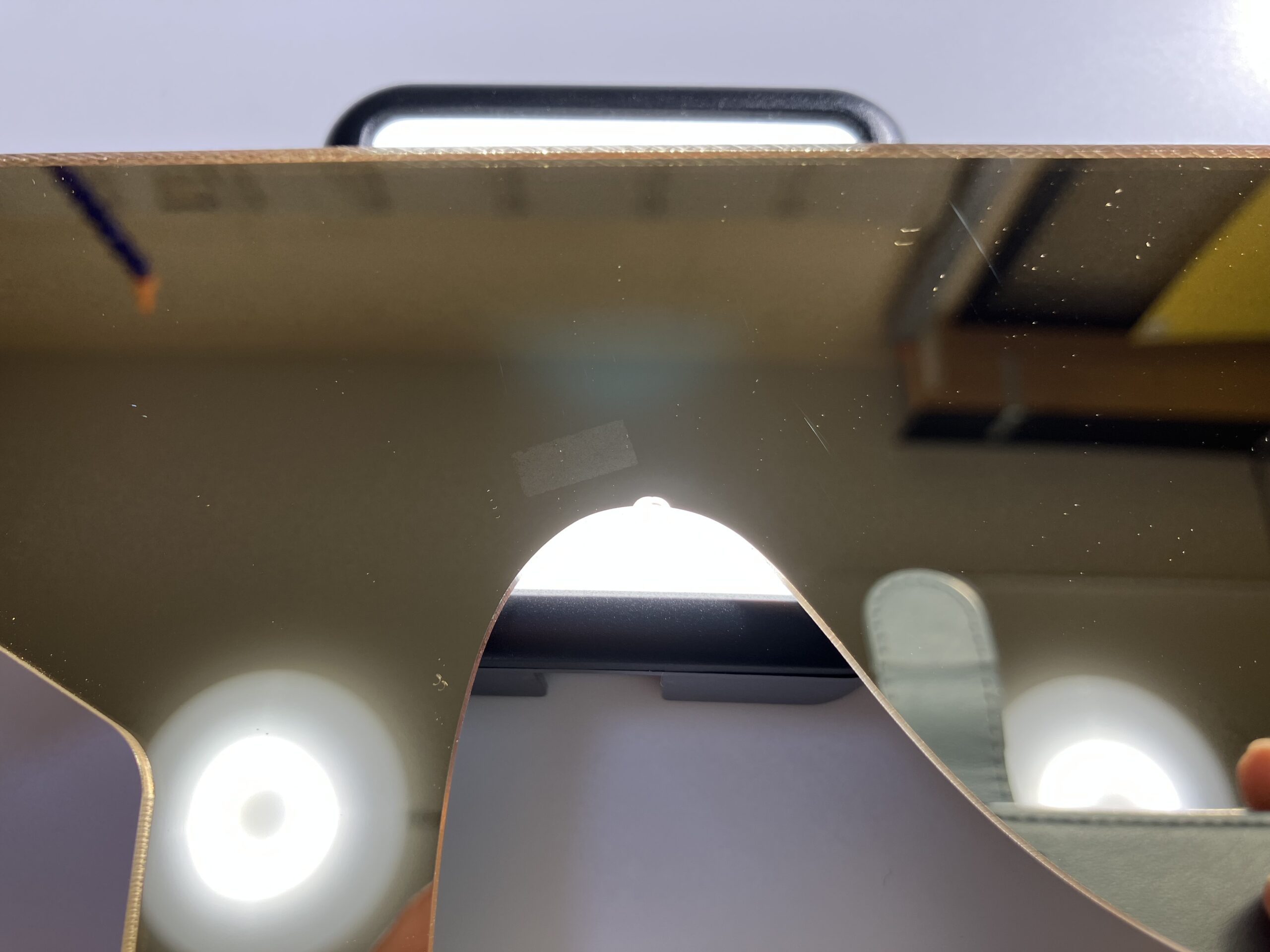

それでこちらは、撮影用ライトの上に乗せた画像です。
裏打ち塗装の剥がれたところが、少し透けて見えます。
このように裏から強い光が当たるようなことがなければ、見た目に違和感を感じることはないです。
お客様の了承を得て掲載しております。
